Bbk ma 970s как включить без пульта

Мужики помогайте! Саббуфер от домашнего кинотеатра BBK. Лентяйки нет и не будет. Попытки купить новую не увенчались успехом.

Что бы куда ему припаять что бы он заработал?

Смотрите также

Комментарии 65

Вижу, что вопрос старый, но вдруг кому поможет. У меня подобная система и тоже без пульта. На форумах начитал, что нужен пульт RC-58 или еще какой-то(не помню уже). Случайно увидел такую надпись на валявшемся дома пульте от автомагнитолы. Работает отлично. Все кнопки управления на нем есть + не такой здоровый и страшный как родной пуль)

Купить универсальный китайский пульт.И дещево и работает

Что такое "лентяйка" ? Швабра что-ли? Пишите понятным языком!

А потом пишут типа пользуйтесь поиском. Как тут сука пользоваться поиском с таким названием темы? Автор, напиши нормально о чем ты хочешь спросить у населения или просто удали тему.

Сабвуфер так то)

пздц аж волосы драть хочется от таких граматеев

Я чего то не правильно сказал?

Сабвуфер так то)

За старания молодец, но попытка не защитана…сабвуфер, а не сабуфер или саббуфер.
Хотя, честно, сейчас улыбнуло)

Да ёп твою!) понапридумывают х…ни всякой. я это слово не писал не когда) когда говоришь вроде все понимают. А в школе не проходят таких слов

Да, я раньше тоже не знал) Мы ж не с рождения все знаем, а годами учимся)

Если у вас вдруг андроид с ик портом то легче наваять прогу, или у китайцев 3,5-ик переходничек заказать

Народ ! Проще помочь человеку пульт найти . скидывай модель пульта в личку в Питере поищу.

Была аналогичная проблема, профукал пульт от акустики 5.1 SVEN. Родной пульт найти оказалось проблематично. Нашел универсальный, рублей за 500. 99% функций работает.

можешь фотку универсального пульта?

и меня тоже SVEN 5.1 на даче молчком стоит…

Пульт брал такой
IRC-13801DD (www.pultov.net/node/3132)
И такая акустика

ищи пульт, ничего не сделаешь, там нихватает одной микрухи чтоб в ручную управлять
допустим усилок можно включить, надо лишь найти ключи управления REM,
а лстальные регулировки как крутить
я знаю где есть много много и на всё пультов,
в ростове на радиорынке, но тебе туда далеко

Купи универсальный а лучше обучаемый пульт ду, кода для него можно найти в интернете.

90% что протокол не покатит.
В таких как правило аппаратах свои протоколы

Ввк не эксклюзив и с протоколами сильно не заморачивается. Ду для двд плееров во всем временном отрезке существования фирмы одинаковые.

лучше спецу отдай

А еще, можно налопаться аскорбинки и вместо перемычек на TDA7448 поставить 6 переменников))
Ну или 3 таких.
www.chipdip.ru/product/rk-1233g1-05c5k/
Тогда можно будет и громкость регулировать.

Красные точки поднять в воздух, соединить между собой и кинуть перемычку на синюю.

Ну в общем, примерно так))
1. Необходимо обойти цифровой регулятор громкости TDA7448.
Ок, открываем мурзилку и смотрим что по распиновке.
Входы отвечают выводы — 2,3,4,17,18,19
Выходы — 5,6,7,14,15,16
Ага, инфа есть, ползем далее и соединяем вход с выходом
2 <> 7
19 <> 14
3 <> 6
18 <> 15
17 <> 16
Регулятор громкости обошли, ползем далее.

2. После включения понимаем, что звука нет и это логично, ведь микросхемы усилителей в Standby mode
Ну что, будем выводить из него.
Первым делом открываем мурзилки на нужные микросхемы и смотрим, а при каких обстоятельствах они находятся в Standby mode.
Начнем с TFA9843
datasheet.octopart.com/TF…ilips-datasheet-62817.pdf
В конце 5 страницы есть описание Mode selection где описано при каких условиях в каком состоянии находится микросхема.
Из описания нам нужно знать только одно — что должно быть на 7 выводе для включения рабочего режима.
Режим "on" — (VCC − 2.0 V) to VCC
Ага, получили данные, записали и ползем дальше.

Теперь разбираемся с TDA8947
www.nxp.com/documents/data_sheet/TDA8947J.pdf
Переходим на 7 страницу читаем раздел Mode selection
Из него нам нужно то же что и от первой микросхемы — смотрим.
Режим "On mode | On mode" — (VCC − 2 V) to VCC
Ага, и тут разобрались и записали, ползем далее.

Смотрим теперь на TDA8947.
Этой микросхемой управляет транзистор V108, но уже по сигналу P_SCM с микроконтроллера.

Ага, всю инфу собрали и теперь подводим итоги.
Чтобы микросхемы включились, необходимо выводы 2 и 3 AT89C2051 посадить на землю, но раз микроконтроллер у нас распаян на плате, а следовательно, просто посадить на землю порты не самый лучший вариант.
Лучший вариант, это поднять в воздух по одному выводу резисторов R128 и R170.
Их соединить между собой и посадить на землю.

добра тебе бесконечного за такие коментарии и разъяснения!)

Да вроде ничего такого.
Просто проще сразу все расписать.
Авось кому еще пригодится.
Это описалово можно к любой акустике BBK применить)

Хоть щас беги за пивом и отправляй тебе по почте))) Спасибо огромнейшее!

Стесняюсь спросить за что)

Лежит в гараже давненько такая ж аккустика ВВК, пытался пульт найти и уже забыл за неё(( А тут оказывается всё так просто)) На выхах полезу с паяльником в неё, гараж музифицировать) Ещё раз спасибо за разъяснения!

Ах вот оно что, ну понятно))
Пульт найти не проблема, только стоит ли эта акустика таких вложений?
Ей цена 2000, а пульт в районе 1000.
Как по мне, так оно нафиг не нужно.

Всегда рад помочь)

Лежит в гараже давненько такая ж аккустика ВВК, пытался пульт найти и уже забыл за неё(( А тут оказывается всё так просто)) На выхах полезу с паяльником в неё, гараж музифицировать) Ещё раз спасибо за разъяснения!

Привет.
Ну что, запустил аппарат?

Привет, пока некогда, прокладку ГБЦ меняю пока праздники и машина не нужна, говно-прокладка стала пластмассовой и булькатело в расш. бачке(((( Я тут ещё Ксяоми редми4про прикупил, он с ик-портом и в списке оборудования есть ВВК, но пока не пробовал работает или нет.

Ну в общем, примерно так))
1. Необходимо обойти цифровой регулятор громкости TDA7448.
Ок, открываем мурзилку и смотрим что по распиновке.
Входы отвечают выводы — 2,3,4,17,18,19
Выходы — 5,6,7,14,15,16
Ага, инфа есть, ползем далее и соединяем вход с выходом
2 <> 7
19 <> 14
3 <> 6
18 <> 15
17 <> 16
Регулятор громкости обошли, ползем далее.

Читайте также:  Как поменять батарейки в клавиатуре apple

2. После включения понимаем, что звука нет и это логично, ведь микросхемы усилителей в Standby mode
Ну что, будем выводить из него.
Первым делом открываем мурзилки на нужные микросхемы и смотрим, а при каких обстоятельствах они находятся в Standby mode.
Начнем с TFA9843
datasheet.octopart.com/TF…ilips-datasheet-62817.pdf
В конце 5 страницы есть описание Mode selection где описано при каких условиях в каком состоянии находится микросхема.
Из описания нам нужно знать только одно — что должно быть на 7 выводе для включения рабочего режима.
Режим "on" — (VCC − 2.0 V) to VCC
Ага, получили данные, записали и ползем дальше.

Теперь разбираемся с TDA8947
www.nxp.com/documents/data_sheet/TDA8947J.pdf
Переходим на 7 страницу читаем раздел Mode selection
Из него нам нужно то же что и от первой микросхемы — смотрим.
Режим "On mode | On mode" — (VCC − 2 V) to VCC
Ага, и тут разобрались и записали, ползем далее.

Смотрим теперь на TDA8947.
Этой микросхемой управляет транзистор V108, но уже по сигналу P_SCM с микроконтроллера.

Ага, всю инфу собрали и теперь подводим итоги.
Чтобы микросхемы включились, необходимо выводы 2 и 3 AT89C2051 посадить на землю, но раз микроконтроллер у нас распаян на плате, а следовательно, просто посадить на землю порты не самый лучший вариант.
Лучший вариант, это поднять в воздух по одному выводу резисторов R128 и R170.
Их соединить между собой и посадить на землю.

Вот это красава)))))

Ну в общем, примерно так))
1. Необходимо обойти цифровой регулятор громкости TDA7448.
Ок, открываем мурзилку и смотрим что по распиновке.
Входы отвечают выводы — 2,3,4,17,18,19
Выходы — 5,6,7,14,15,16
Ага, инфа есть, ползем далее и соединяем вход с выходом
2 <> 7
19 <> 14
3 <> 6
18 <> 15
17 <> 16
Регулятор громкости обошли, ползем далее.

2. После включения понимаем, что звука нет и это логично, ведь микросхемы усилителей в Standby mode
Ну что, будем выводить из него.
Первым делом открываем мурзилки на нужные микросхемы и смотрим, а при каких обстоятельствах они находятся в Standby mode.
Начнем с TFA9843
datasheet.octopart.com/TF…ilips-datasheet-62817.pdf
В конце 5 страницы есть описание Mode selection где описано при каких условиях в каком состоянии находится микросхема.
Из описания нам нужно знать только одно — что должно быть на 7 выводе для включения рабочего режима.
Режим "on" — (VCC − 2.0 V) to VCC
Ага, получили данные, записали и ползем дальше.

Теперь разбираемся с TDA8947
www.nxp.com/documents/data_sheet/TDA8947J.pdf
Переходим на 7 страницу читаем раздел Mode selection
Из него нам нужно то же что и от первой микросхемы — смотрим.
Режим "On mode | On mode" — (VCC − 2 V) to VCC
Ага, и тут разобрались и записали, ползем далее.

Смотрим теперь на TDA8947.
Этой микросхемой управляет транзистор V108, но уже по сигналу P_SCM с микроконтроллера.

Ага, всю инфу собрали и теперь подводим итоги.
Чтобы микросхемы включились, необходимо выводы 2 и 3 AT89C2051 посадить на землю, но раз микроконтроллер у нас распаян на плате, а следовательно, просто посадить на землю порты не самый лучший вариант.
Лучший вариант, это поднять в воздух по одному выводу резисторов R128 и R170.
Их соединить между собой и посадить на землю.

Хоть и теме уже 2 года и считать особо актуальной её в принципе нельзя, но всё равно! Вам огромнейшее спасибо! Решил запустить BBK активный саб без пульта (такового просто нет уже в природе наверное), использовать его как усилитель, и всё получилось с первого раза! Это при том, что особых навыков в разборе плат, у меня нет, да какой там особо, их нет вообще! Но вы так доходчиво объяснили, что я взял в руки паяльник и когда через два часа услышал мелодию из колонок, просто взорвался возгласом УРАА! ))))) Как надо мало для счастья человеку))) Но Ваш вклад неоценим))) Ещё прикольно что для Вас это как два пальца об асфальт и как вы удивляетесь радости простых любителей как мы)))) Ещё раз спасибо! И дай Бог всем такой талант изъясняться, как у Вас!

Мужики помогайте! Саббуфер от домашнего кинотеатра BBK. Лентяйки нет и не будет. Попытки купить новую не увенчались успехом.

Что бы куда ему припаять что бы он заработал?

Смотрите также

Комментарии 65

Вижу, что вопрос старый, но вдруг кому поможет. У меня подобная система и тоже без пульта. На форумах начитал, что нужен пульт RC-58 или еще какой-то(не помню уже). Случайно увидел такую надпись на валявшемся дома пульте от автомагнитолы. Работает отлично. Все кнопки управления на нем есть + не такой здоровый и страшный как родной пуль)

Купить универсальный китайский пульт.И дещево и работает

Что такое "лентяйка" ? Швабра что-ли? Пишите понятным языком!

А потом пишут типа пользуйтесь поиском. Как тут сука пользоваться поиском с таким названием темы? Автор, напиши нормально о чем ты хочешь спросить у населения или просто удали тему.

Сабвуфер так то)

пздц аж волосы драть хочется от таких граматеев

Я чего то не правильно сказал?

Сабвуфер так то)

За старания молодец, но попытка не защитана…сабвуфер, а не сабуфер или саббуфер.
Хотя, честно, сейчас улыбнуло)

Да ёп твою!) понапридумывают х…ни всякой. я это слово не писал не когда) когда говоришь вроде все понимают. А в школе не проходят таких слов

Да, я раньше тоже не знал) Мы ж не с рождения все знаем, а годами учимся)

Если у вас вдруг андроид с ик портом то легче наваять прогу, или у китайцев 3,5-ик переходничек заказать

Народ ! Проще помочь человеку пульт найти . скидывай модель пульта в личку в Питере поищу.

Была аналогичная проблема, профукал пульт от акустики 5.1 SVEN. Родной пульт найти оказалось проблематично. Нашел универсальный, рублей за 500. 99% функций работает.

можешь фотку универсального пульта?

и меня тоже SVEN 5.1 на даче молчком стоит…

Пульт брал такой
IRC-13801DD (www.pultov.net/node/3132)
И такая акустика

ищи пульт, ничего не сделаешь, там нихватает одной микрухи чтоб в ручную управлять
допустим усилок можно включить, надо лишь найти ключи управления REM,
а лстальные регулировки как крутить
я знаю где есть много много и на всё пультов,
в ростове на радиорынке, но тебе туда далеко

Купи универсальный а лучше обучаемый пульт ду, кода для него можно найти в интернете.

Читайте также:  Foglamp bulb s faulty пежо

90% что протокол не покатит.
В таких как правило аппаратах свои протоколы

Ввк не эксклюзив и с протоколами сильно не заморачивается. Ду для двд плееров во всем временном отрезке существования фирмы одинаковые.

лучше спецу отдай

А еще, можно налопаться аскорбинки и вместо перемычек на TDA7448 поставить 6 переменников))
Ну или 3 таких.
www.chipdip.ru/product/rk-1233g1-05c5k/
Тогда можно будет и громкость регулировать.

Красные точки поднять в воздух, соединить между собой и кинуть перемычку на синюю.

Ну в общем, примерно так))
1. Необходимо обойти цифровой регулятор громкости TDA7448.
Ок, открываем мурзилку и смотрим что по распиновке.
Входы отвечают выводы — 2,3,4,17,18,19
Выходы — 5,6,7,14,15,16
Ага, инфа есть, ползем далее и соединяем вход с выходом
2 <> 7
19 <> 14
3 <> 6
18 <> 15
17 <> 16
Регулятор громкости обошли, ползем далее.

2. После включения понимаем, что звука нет и это логично, ведь микросхемы усилителей в Standby mode
Ну что, будем выводить из него.
Первым делом открываем мурзилки на нужные микросхемы и смотрим, а при каких обстоятельствах они находятся в Standby mode.
Начнем с TFA9843
datasheet.octopart.com/TF…ilips-datasheet-62817.pdf
В конце 5 страницы есть описание Mode selection где описано при каких условиях в каком состоянии находится микросхема.
Из описания нам нужно знать только одно — что должно быть на 7 выводе для включения рабочего режима.
Режим "on" — (VCC − 2.0 V) to VCC
Ага, получили данные, записали и ползем дальше.

Теперь разбираемся с TDA8947
www.nxp.com/documents/data_sheet/TDA8947J.pdf
Переходим на 7 страницу читаем раздел Mode selection
Из него нам нужно то же что и от первой микросхемы — смотрим.
Режим "On mode | On mode" — (VCC − 2 V) to VCC
Ага, и тут разобрались и записали, ползем далее.

Смотрим теперь на TDA8947.
Этой микросхемой управляет транзистор V108, но уже по сигналу P_SCM с микроконтроллера.

Ага, всю инфу собрали и теперь подводим итоги.
Чтобы микросхемы включились, необходимо выводы 2 и 3 AT89C2051 посадить на землю, но раз микроконтроллер у нас распаян на плате, а следовательно, просто посадить на землю порты не самый лучший вариант.
Лучший вариант, это поднять в воздух по одному выводу резисторов R128 и R170.
Их соединить между собой и посадить на землю.

добра тебе бесконечного за такие коментарии и разъяснения!)

Да вроде ничего такого.
Просто проще сразу все расписать.
Авось кому еще пригодится.
Это описалово можно к любой акустике BBK применить)

Хоть щас беги за пивом и отправляй тебе по почте))) Спасибо огромнейшее!

Стесняюсь спросить за что)

Лежит в гараже давненько такая ж аккустика ВВК, пытался пульт найти и уже забыл за неё(( А тут оказывается всё так просто)) На выхах полезу с паяльником в неё, гараж музифицировать) Ещё раз спасибо за разъяснения!

Ах вот оно что, ну понятно))
Пульт найти не проблема, только стоит ли эта акустика таких вложений?
Ей цена 2000, а пульт в районе 1000.
Как по мне, так оно нафиг не нужно.

Всегда рад помочь)

Лежит в гараже давненько такая ж аккустика ВВК, пытался пульт найти и уже забыл за неё(( А тут оказывается всё так просто)) На выхах полезу с паяльником в неё, гараж музифицировать) Ещё раз спасибо за разъяснения!

Привет.
Ну что, запустил аппарат?

Привет, пока некогда, прокладку ГБЦ меняю пока праздники и машина не нужна, говно-прокладка стала пластмассовой и булькатело в расш. бачке(((( Я тут ещё Ксяоми редми4про прикупил, он с ик-портом и в списке оборудования есть ВВК, но пока не пробовал работает или нет.

Ну в общем, примерно так))
1. Необходимо обойти цифровой регулятор громкости TDA7448.
Ок, открываем мурзилку и смотрим что по распиновке.
Входы отвечают выводы — 2,3,4,17,18,19
Выходы — 5,6,7,14,15,16
Ага, инфа есть, ползем далее и соединяем вход с выходом
2 <> 7
19 <> 14
3 <> 6
18 <> 15
17 <> 16
Регулятор громкости обошли, ползем далее.

2. После включения понимаем, что звука нет и это логично, ведь микросхемы усилителей в Standby mode
Ну что, будем выводить из него.
Первым делом открываем мурзилки на нужные микросхемы и смотрим, а при каких обстоятельствах они находятся в Standby mode.
Начнем с TFA9843
datasheet.octopart.com/TF…ilips-datasheet-62817.pdf
В конце 5 страницы есть описание Mode selection где описано при каких условиях в каком состоянии находится микросхема.
Из описания нам нужно знать только одно — что должно быть на 7 выводе для включения рабочего режима.
Режим "on" — (VCC − 2.0 V) to VCC
Ага, получили данные, записали и ползем дальше.

Теперь разбираемся с TDA8947
www.nxp.com/documents/data_sheet/TDA8947J.pdf
Переходим на 7 страницу читаем раздел Mode selection
Из него нам нужно то же что и от первой микросхемы — смотрим.
Режим "On mode | On mode" — (VCC − 2 V) to VCC
Ага, и тут разобрались и записали, ползем далее.

Смотрим теперь на TDA8947.
Этой микросхемой управляет транзистор V108, но уже по сигналу P_SCM с микроконтроллера.

Ага, всю инфу собрали и теперь подводим итоги.
Чтобы микросхемы включились, необходимо выводы 2 и 3 AT89C2051 посадить на землю, но раз микроконтроллер у нас распаян на плате, а следовательно, просто посадить на землю порты не самый лучший вариант.
Лучший вариант, это поднять в воздух по одному выводу резисторов R128 и R170.
Их соединить между собой и посадить на землю.

Вот это красава)))))

Ну в общем, примерно так))
1. Необходимо обойти цифровой регулятор громкости TDA7448.
Ок, открываем мурзилку и смотрим что по распиновке.
Входы отвечают выводы — 2,3,4,17,18,19
Выходы — 5,6,7,14,15,16
Ага, инфа есть, ползем далее и соединяем вход с выходом
2 <> 7
19 <> 14
3 <> 6
18 <> 15
17 <> 16
Регулятор громкости обошли, ползем далее.

2. После включения понимаем, что звука нет и это логично, ведь микросхемы усилителей в Standby mode
Ну что, будем выводить из него.
Первым делом открываем мурзилки на нужные микросхемы и смотрим, а при каких обстоятельствах они находятся в Standby mode.
Начнем с TFA9843
datasheet.octopart.com/TF…ilips-datasheet-62817.pdf
В конце 5 страницы есть описание Mode selection где описано при каких условиях в каком состоянии находится микросхема.
Из описания нам нужно знать только одно — что должно быть на 7 выводе для включения рабочего режима.
Режим "on" — (VCC − 2.0 V) to VCC
Ага, получили данные, записали и ползем дальше.

Читайте также:  Помехи на камере заднего вида

Теперь разбираемся с TDA8947
www.nxp.com/documents/data_sheet/TDA8947J.pdf
Переходим на 7 страницу читаем раздел Mode selection
Из него нам нужно то же что и от первой микросхемы — смотрим.
Режим "On mode | On mode" — (VCC − 2 V) to VCC
Ага, и тут разобрались и записали, ползем далее.

Смотрим теперь на TDA8947.
Этой микросхемой управляет транзистор V108, но уже по сигналу P_SCM с микроконтроллера.

Ага, всю инфу собрали и теперь подводим итоги.
Чтобы микросхемы включились, необходимо выводы 2 и 3 AT89C2051 посадить на землю, но раз микроконтроллер у нас распаян на плате, а следовательно, просто посадить на землю порты не самый лучший вариант.
Лучший вариант, это поднять в воздух по одному выводу резисторов R128 и R170.
Их соединить между собой и посадить на землю.

Хоть и теме уже 2 года и считать особо актуальной её в принципе нельзя, но всё равно! Вам огромнейшее спасибо! Решил запустить BBK активный саб без пульта (такового просто нет уже в природе наверное), использовать его как усилитель, и всё получилось с первого раза! Это при том, что особых навыков в разборе плат, у меня нет, да какой там особо, их нет вообще! Но вы так доходчиво объяснили, что я взял в руки паяльник и когда через два часа услышал мелодию из колонок, просто взорвался возгласом УРАА! ))))) Как надо мало для счастья человеку))) Но Ваш вклад неоценим))) Ещё прикольно что для Вас это как два пальца об асфальт и как вы удивляетесь радости простых любителей как мы)))) Ещё раз спасибо! И дай Бог всем такой талант изъясняться, как у Вас!

13 страниц подробных инструкций и пользовательских руководств по эксплуатации

АКУСТИЧЕСКАЯ СИСТЕМА.

Руководство по эксплуатации

АКУСТИЧЕСКАЯ СИСТЕМА 5.1CH
ДЛЯ ДОМАШНЕГО КИНОТЕАТРА

ПРОЧИТАЙТЕ ВНИМАТЕЛЬНО
ПЕРЕД ИСПОЛЬЗОВАНИЕМ

ВВЕДЕНИЕ Особенности.

Расположение и функции органов управления

ПОДКЛЮЧЕНИЕ И УПРАВЛЕНИЕ

Подключение к DVD плееру с многоканальным аудиовыходом

Подключение к источнику стереофонического сигнала

Подключение к звуковой карте компьютера

Возможные неисправности и способы их устранения

Список сервис центров

Введение

ИНСТРУКЦИЯ ПО МЕРАМ БЕЗОПАСНОСТИ

Символ Опасности
Напоминание пользователю о высоком напряжении.

Символ Предупреждения
Напоминание пользователю о проведении всех действий в соответствии с инструкциями.

Внимательно прочтите данное руководство, в нем Вы найдете все необходимые
рекомендации по правильной установке, настройке и эксплуатации системы.

Внимание: во избежание удара электрическим током, не открывайте корпус устройства.

Ремонт и замена деталей должны производиться только сотрудниками сервисных центров.

• Выключая шнур питания из розетки, держитесь за штепсель и никогда не тяните за шнур.
• Не подвергайте устройство воздействию прямых солнечных лучей.
• Держите устройство вдали от воды и не подвергайте воздействию повышенной влажности.
• Не используйте для чистки устройства спирт, бензин и другие органические растворители.

Допускается использование небольшого количества нейтрального моющего средства.

• Избегайте установки устройства вблизи источников тепла.
• Размещайте сабвуфер системы около стены или в углу помещения, но не менее чем в 30 ти

сантиметрах от телевизора.

• Напряжение сети электропитания должно соответствовать данным, указанным на задней

• Не устанавливайте сабвуфер системы в плохо вентилируемых местах.
• Убедитесь, что громкоговорители окружающего звука установлены надежно.

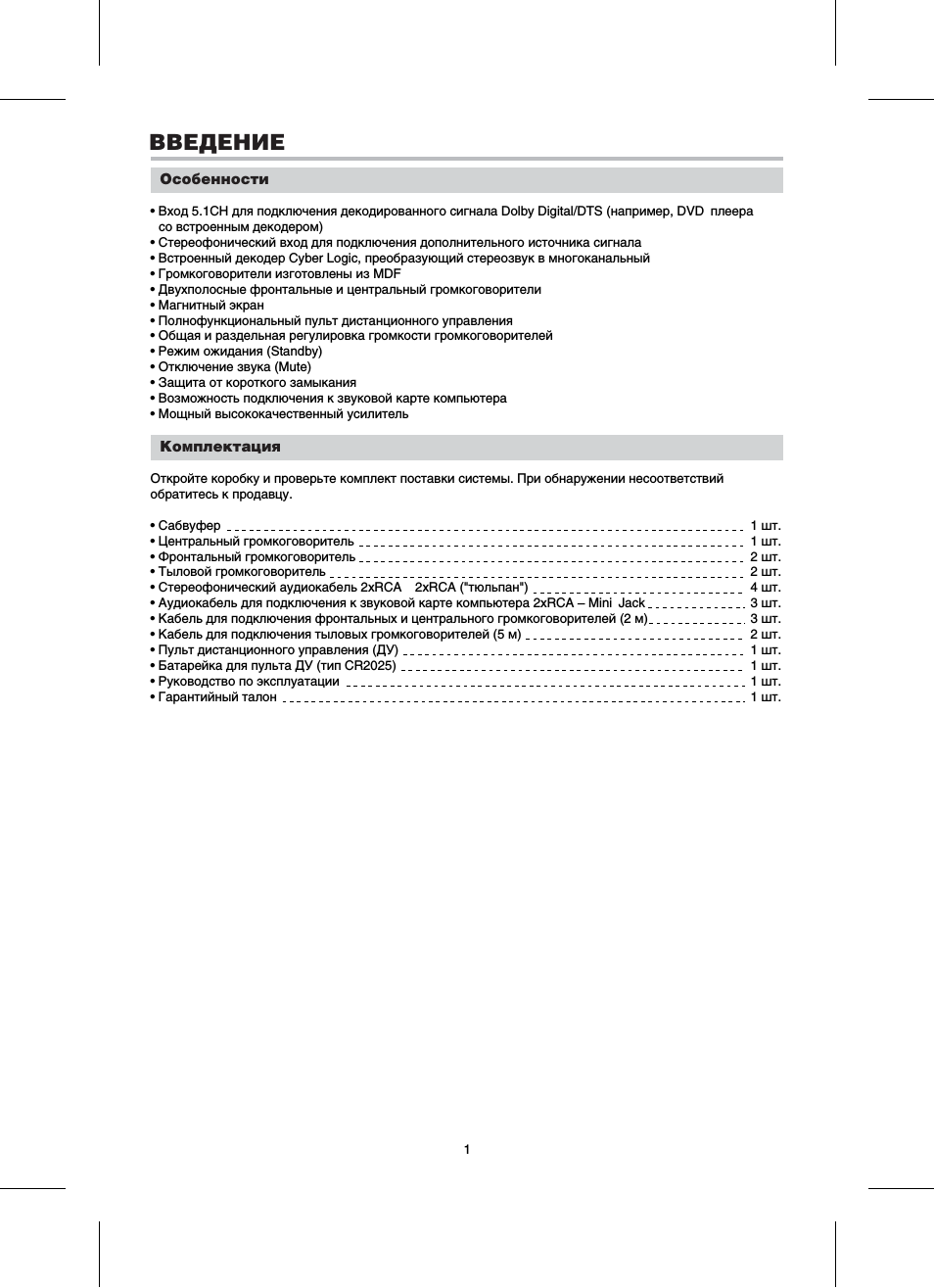

Введение

• Вход 5.1CH для подключения декодированного сигнала Dolby Digital/DTS (например, DVD плеера

со встроенным декодером)

• Стереофонический вход для подключения дополнительного источника сигнала
• Встроенный декодер Cyber Logic, преобразующий стереозвук в многоканальный
• Громкоговорители изготовлены из MDF
• Двухполосные фронтальные и центральный громкоговорители
• Магнитный экран
• Полнофункциональный пульт дистанционного управления
• Общая и раздельная регулировка громкости громкоговорителей
• Режим ожидания (Standby)
• Отключение звука (Mute)
• Защита от короткого замыкания
• Возможность подключения к звуковой карте компьютера
• Мощный высококачественный усилитель

Откройте коробку и проверьте комплект поставки системы. При обнаружении несоответствий
обратитесь к продавцу.

• Стереофонический аудиокабель 2xRCA 2xRCA ("тюльпан")

• Аудиокабель для подключения к звуковой карте компьютера 2xRCA – Mini Jack

• Кабель для подключения фронтальных и центрального громкоговорителей (2 м)

• Кабель для подключения тыловых громкоговорителей (5 м)

• Пульт дистанционного управления (ДУ)

• Батарейка для пульта ДУ (тип CR2025)

• Руководство по эксплуатации

Введение

Расположение и функции органов управления

Общий вид передней и задней панелей сабвуфера

L левый канал
R правый канал

L фронтальный левый канал
R фронтальный правый канал
С центральный канал
SW канал сабвуфера
SL тыловой левый канал
SR тыловой правый канал

Передняя панель сабвуфера

Задняя панель сабвуфера

Датчик дистанционного управления
и информационный дисплей

Введение

Используется для включения и выключения
акустической системы, при этом питание
устройства не отключается.

Регулировка уровня громкости центрального
громкоговорителя.

A Клавиша TREBLE+/−

Регулировка высокочастотной части звукового диапазона.

Выбор режима звучания.

C Клавиши VOLUME

Увеличение/уменьшение общего уровня громкости.

Регулировка уровня громкости сабвуфера.

Использование пульта дистанционного управления (ДУ)

• Установите батарейку в пульт ДУ, согласно схеме
на задней панели пульта ДУ.
• Направьте пульт на датчик (на передней панели
сабвуфера).
• Используйте пульт ДУ на расстоянии не более
8 ми метров от сабвуфера системы.
• Не отклоняйте пульт ДУ на угол более 30°
от воображаемого перпендикуляра к передней
панели сабвуфера.

Общий вид пульта дистанционного управления

: ВКЛЮЧЕНИЕ
Включите штепсель питания в розетку. Включите питание системы выключателем POWER на задней
панели сабвуфера акустическая система прейдет в режим ожидания.

; РЕЖИМ ОЖИДАНИЯ
Нажмите клавишу STANDBY на пульте ДУ для перевода системы из режима ожидания в рабочий режим.
Громкость автоматически установится на значение 4, дисплей будет отображать соответствующую
информацию. Нажмите клавишу STANDBY снова, чтобы перевести устройство в режим ожидания.
(В этом режиме напряжение питания отключается не полностью, поэтому используйте выключатель
питания для полного отключения системы, если не собираетесь пользоваться ею длительное время.)

РЕГУЛИРОВКА ГРОМКОСТИ
Для общей регулировки уровня громкости используйте клавиши VOLUME. Диапазон регулировки
громкости: 0 16. Соответствующие показания будут отображаться на дисплее. При нажатии
клавиши VOLUME громкость увеличивается, при нажатии клавиши VOLUME уменьшается.

? РЕГУЛИРОВКА ТЕМБРА
Отрегулируйте тембр акустической системы в соответствии с Вашим вкусом. При помощи
клавиш BASS+/ Вы можете увеличить или уменьшить уровень низкочастотной составляющей
воспроизводимого аудиосигнала. При помощи клавиш TREBLE+/ Вы можете увеличить или уменьшить
уровень высокочастотной составляющей. Диапазон регулировки +/ 5.

Выделить → Я нашла инструкцию для своей акустики здесь! #manualza

Оцените статью
ПК Знаток
Добавить комментарий

Adblock
detector
