Ft232rl или ft232rq в чем разница

В общем данная статья не нова, и наверное многим известна, но большинство счастливых обладателей адаптеров на чипах FT232RL все-же не редко задают вопросы в разных темах по оживлению своих адаптеров.

Немного истории… Не так давно собрал и я адаптер на FT232RL и L9637D, по схеме, предложенной Greys. Сваял платку, навесил детальки… Подключил к ноутбуку, драйвера встали как по маслу, присвоился порт com3. Хорошо. Окончательно собрал адаптер, упаковал в корпус, иду проверять на авто. Подключаю к ноуту адаптер, и … Устройство не определяетя(((
Вскрывал несколько раз, перепаивал, протирал, промывал, бесполезно… Расстроился… положил адаптер отдыхать, а сам думать, что ж еще я не правильно сделал?!

Случайно наткнувшись на статью в интернете о том, что контора FTDI, производящая чипы FT232RL, выпустила новые драйвера, которые программно "ломают" кооперативный чип, который установлен в каждом втором китайском k-line адаптере. Я за свой купленный FT232RL был не особо уверен, что он 100% оригинал. И решился его воскресить…

Далее описана краткая методика восстановления, + ко всему этому сами драйвера и программатор к FT

1. Самым первым делом, нужно отключить автоматическое обновление драйверов в ОС. Т.к. у меня установлена Windows7, то нижепреведенный способ именно под Windows7, под Windows XP не знаю.
На значок "Мой компьютер" давим правой кнопкой мыши, выбираем "Свойства" в самом низу. Далее в списке слева выбираем "Дополнительные параметры системы". Нажали, идем на вкладку "Оборудование", и давим на кнопку "Параметры установки устройств". Вылезет окно, и ставим точки там, где требуется, а именно "Нет, предоставить возможность выбора" и "Никогда не устанавливать драйверы из Центра обновления Windows", сохраняем…
На этом этапе закончили.

2. Требуется удалить эти злобные дравера, которые и убили вашу FT-шку. Идем в диспетчер устройств (запустить меню и поиске забить "диспетчер", а там и найдете), и найти не определенное устройство. Оно отображается как FT232R USB UART. Нажимаем на него и удаляем сначала драйвера, а потом отключаем само устройство. Все, выдернули адаптер из USB-порта, и пока не подключаем…

3. Не определяется адаптер, что же делать?!
Скачиваем драйвера версии 2.8.14 для FT232RL, распаковываем в удобное место.
Идем в папку с этими самыми драйверами, и находим там файл ftdibus.cat, открываем его любым текстовым редактором, и меняем PID_6001 на PID_0000 . Заменили, сохранили…

4. Теперь можно покурить и действовать дальше.
Подключаем адаптер, и видим, что дравера для этого устройства не установлены. Хорошо… Идем в диспетчер устройств, находим неопознанный адаптер и жмем что-то типа "обновить драйверы вручную". И тут указываем путь для распакованной папки с драйверами.
И вуаля, видим, что драйвера начинают устанавливаться!
Можно снова покурить и переходить к следующей процедуре…

5. Распаковываем программатор в удобное для вас место, программатор называется MProg. Распаковали, запустили файл MProg.exe
Появляется окно, идем по кнопкам "Tools" => "Read and Parse"

Все пустые белые окошки должны автоматически забиться (если этого не произошло, и внизу в окне программа пишет "No device", то внимательно читаем 2 и 3 пункт) .

Далее… В окне "Product ID" вместо 0000 вбиваем 6001. Вбили? Отлично. Теперь выполняем "File" => "Save as…", сохраняем, желательно на рабочий стол. И вот теперь выполняем "Device" => "Program".

ВСЕ! Почти… Windows7 опять выдает "Драйвера для этого устройства не установлены". Не пугайтесь, ничего страшного…

Тел.+7(495) 229-40-05, e-mail: sales@tkm.ru

NetUSB-400i

Доступ к USB устройствам через сеть.
Сканеры, принтеры, USB FLASH,
ключи и многое другое

Переходники CAN

Доступ к шине CAN через
RS-232, USB или Ethernet

Промышленные USB хабы

Промышленные USB концентраторы (хабы),
В том числе изолированные и с
расширенным температурным
диапазоном от -40 до +70С

Дополнительно

Наш каталог

Коммуникационные серверы USB в RS-232/422/485 USB в Ethernet и хабы Мультипортовые платы PCIe Мультипортовые платы uPCI Преобразователи/повторители Переходники в CAN Промышленные компьютеры Мультипортовые платы PCI Промышленный Ethernet Модули Ввода/Вывода Медиаконвертеры Источники питания на DIN-рейку IP – видеонаблюдение Контроллеры Беспроводные коммуникации Промышленные процессорные платы

Список всех товаров
Поиск товара
Расширенный поиск
Забыли пароль?
Забыли имя пользователя?
Читайте также:  Допускаемое напряжение среза в резьбе

Сейчас на сайте

Адаптер USB-COM, как выбрать правильно.
Автор: Admin A
06.12.2011 12:43

В последнее время (точнее, уже немало лет) компьютеры, как ноутбуки, так и десктопы, не оснащаются последовательными портами RS-232. Просто отпала необходимость в наличии этого интерфейса – на рынке практически не осталось массовых внешних устройств, которые подключаются через стандартный COM порт. Но, тем не менее, есть масса приложений и устройств, которые используют только последовательные порты стандартов RS-232/422/485. Это различные ресиверы, в которых перепрошивка выполняется через последовательный порт, диагностическое оборудование для автомобилей и многое другое. Если нет такого порта в компьютере, то что же делать?

Почти в любом компьютерном магазине можно купить специализированные переходники USB в последовательный порт RS-232. Ценовой разброс подобных переходников просто огромный: от 1 доллара за "шнурок" сомнительного происхождения на eBay, до 30-50-100 долларов за устройства, некоторые из которых ничем не отличаются по внешнему виду от однодолларового "шнурка". Так что же выбрать? Интернет полон как положительных, так и отрицательных отзывов о совсем недорогих переходниках. У кого-то они работают без проблем, у кого-то та же модель насмерть отказывается работать. Почему? Тут есть две возможные проблемы: это может быть как проблема с программным обеспечением, так и чисто аппаратные проблемы.

Во-первых, скажу банальность, что не стоит ждать чудес от недорогих устройств. Качественное программное обеспечение – это не то, что может себе позволить небольшая компания. Да и комплектующие для производства тоже сильно отличаются по цене.

Почему мой переходник USB-COM не видит моё устройство?

Есть несколько возможных причин.

1. Из чего вообще состоит такой переходник? В идеале – из моста USB в последовательный порт и преобразователя уровней в RS-232. Дело в том, что мост на выходе имеет уровни TTL, т.е от 0 до (именно для этих мостов) максимум 3.3 В. Часто напряжение не дотягивает и до 3 В. По стандарту RS-232 сигнал должен быть от ±5 В до ±15 В, причём, приёмник должен принимать сигнал с разбросом ±3 В. Вот здесь мы и видим причину первой экономии – зачастую производитель просто не применяет преобразователя уровней, так как, теоретически +5В ±3В даёт аж +2В, а на выходе, как правило, от +2.5 до 3.3В, а вот получить логическую 1 с напряжением от даже от -2 до -15 В – невозможно. Т.е. работать такой переходник с RS-232 даже в принципе не сможет, только с контроллерами, у которых на входе тоже уровни TTL. Впрочем, встречаются и такие устройства, правда, нечасто. Есть и ещё одна проблема: некоторые микросхемы RS-232 включают режим энергосбережения (спящий режим). Если на входах меньше ±3В, она даже не выйдет из "спячки", т.е. в случае без преобразователя уровней, при выходном напряжении 2.5 В вообще никогда. В "правильных" переходниках типичное напряжение на выходах составляет ±6.5В, что с запасом укладывается в стандарт.

Рисунок 1. "Правильно" сделанный переходник-кабель USB-COM Mini :

Провода не впаяны прямо в плату, а подключены разъёмом. Это предотвращает механическое обламывание проводов.
Есть индикация – 2 LED.
Сама плата покрыта лаком, все отверстия покрыты золотом против окисления.
Две микросхемы: как моста (в данном случае, FTDI FT232RL), так и преобразователя уровней ZT231LEEA.
Качественный монтаж, качественная элементная база.

Если вам приходится часто использовать переходник, носить его постоянно в сумке, подключать в помещениях с пыльной или агрессивной средой, то все эти "мелочи", на которых обычно экономит большинство производителей, вам не покажутся мелочами. Кроме того, разведены все 9 сигналов RS-232, что позволяет использовать этот переходник с любыми устройствами RS-232.

2. Ещё одним критерием качества является поддержка переходником всех 9 стандартных сигналов RS-232. Во многих моделях недорогих переходников поддерживаются только 3 сигнала из 9. Для многих устройств этого вполне достаточно, например, для управления частотного преобразователя. Другим же устройствам, например, считывателям штрихкода, необходимы все 9 сигналов. Опять же, переходник, в котором есть полный набор модемных сигналов, может легко работать с любыми устройствами RS-232, а те, у которых задействовано только 3, увы. А производители далеко не всегда афишируют это свойство своих изделий. Так что при поиске переходника уточните, какие сигналы нужны для подключения вашего устройства, и проверьте, чтобы их поддерживал выбранный вами переходник. Между прочим, далеко не все мосты USB-UART поддерживают все модемные сигналы.

Рисунок 2. Преобразователь USB-COM в "гражданском" исполнении (пластиковый корпус). Как видно, места в этом корпусе много, что позволило сделать не только качественное исполнение, но и дополнительные электролитические конденсаторы, которые подавляют пилу на верхушке сигналов. Это повышает помехоустойчивость и надёжность данных, особенно для длинных линий. При одинаковой цене со "шнурком", этот вариант более крепкий механически.

3. Драйвера. Это вообще отдельная тема, Интернет переполнен стенаниями "счастливых" обладателей переходников неизвестного происхождения. Я вижу в этом только признаки мазохизма, не более того. Если человек готов сэкономить 300 рублей и потратить недельку-другую на поиск и установку драйверов, ну, что можно сказать?

Рисунок 3. Устройство преобразователя USB-2COM на два порта RS-232. Выполнено на микросхеме FTDI FT2232D. Соответственно 2 высокоскоростных преобразователя уровней (до 921 КБит/с), двойная индикация, сглаживающие конденсаторы, внешний кварцевый генератор. И понятно, почему двойная цена.

4. Именно непредсказуемые "зависания" являются самым главным недостатком для всех конвертеров USB в COM порт. Некоторые переходники, например, на Prolific, могут работать по несколько недель без "зависаний", а те, что попроще, "виснут" по несколько раз в день. Есть некоторые нарекания на TI. Правильно сделанный переходник на FTDI может работать годами без перезагрузки.

Своими руками?

В мире десятки производителей выпускают микросхемы для подобных переходников. Прежде всего, они отличаются по функциональности и по цене. Например, очень популярная микросхема CH340 представляет из себя универсальное решение для моста USB в параллельный, последовательный или инфракрасный порт. Переходники на этой микросхеме продаются от 3 долларов за штуку. Впрочем, в таких переходниках отсутствует преобразователь уровней и поддерживаются всего 3 сигнала из 9-ти по стандарту ( сама микросхема поддерживает только 6 сигналов). В совсем уж плохоньких переходниках часто вообще ставятся бескорпусные схемы неизвестного происхождения.
Что меня удивляет, так это то, что находятся энтузиасты, которые покупают такой переходник, он у них не работает, они заказывают такой же дешёвый, потом ещё один и т.д. Это как в 90-х один "бизнесмен" мне с гордостью рассказывал, что он не держит все яйца в одной корзине. И тут же начал перечислять эти корзины: МММ, Хопёр Инвест, Чара Банк. Кто жил в те времена – поймёт.

Наиболее популярные мосты USB-UART производят тайваньская Prolific и английская FTDI. Их популярность обусловлена прежде всего качеством как самих микросхем, так и программного обеспечения для них. На мой взгляд, решение FTDI гораздо более качественное, это сказывается и на цене – микросхемы от этого производителя почти в два раза дороже, чем Profilic. Однако звание чемпиона по цене принадлежит микросхемам от TI.

Многие люди, у которых руки прикручены как надо, хотят сделать подобные переходники сами. В Интернете можно найти схемы, рисунки печатных плат и подробные рекомендации. А стоит ли овчинка выделки? Конечно, если для вас лично это вопрос принципа, то это понятно. Но глядя на цены микросхем, у меня, например, пропал бы всякий интерес к подобной работе. Только микросхема преобразователя уровней TTL в RS-232 MAX213EWI стоит в розницу 200 рублей. При этом, эта микросхема работает с максимальной скоростью всего 115 КБит/сек, а не 921 КБит/сек, как в "правильных" моделях. А вы думали, почему их не ставят в дешёвые переходники? Самый недорогой мост USB-UART PL2303 стоит 210 рублей, FT232RQ – 360, FT232RL – 460, TUSB3410 – 530рублей. Тут хотелось бы заметить, что микросхемы FT232RQ, FT232RL это одно и тоже, только с маленьким, но для кого-то очень существенным отличием – наработка на отказ у первой микросхемы в 2.5 раза меньше, чем у второй. Хотя и это время совсем не маленькое. Это без навесных элементов, платы, разъёмов и корпуса. Так, что прежде, чем браться за такую работу, имеет смысл подумать, может готовый – тоже неплохой вариант? Впрочем, всем известно, что некоторые производители (китайцы, хоть это и не политкорректно показывать на них пальцем) могут и из FTDI и Texas Instruments сделать, мягко говоря, некачественное изделие, так что смотрите внимательнее на производителя и его репутацию.
И всё таки, если вы решили сделать своими руками подобный переходник, в даташитах производителей микросхем вы можете найти подробные схемы таких устройств на любой вкус. Ещё раз повторю ссылки на самые популярные микросхемы: PL2303 , FT232RL , TUSB3410.

Выводы

Конечно, выбирать переходники надо по цели их применения. Если вам нужно только прошить спутниковый ресивер, то подойдут и переходники среднего ценового диапазона от 15 до 20 долларов. Но управление частотным преобразователем я бы им не доверил. Мало ли в какой момент он решит "зависнуть". Покупая переходники дешевле 15 долларов, помните: чудес не бывает и вы вступаете в лотерею.

По моему опыту, лидеры по качеству – Titan-VSCOM (на решениях FTDI) и MOXA (на TI). Что касается ICPDAS и ADVANTECH, они в своих устройствах используют Prolific, и я бы не рекомендовал эти устройства для критичных приложений, могут "зависнуть" в самый неподходящий момент.

Новый купон пользователя по заказам US $4.00

Гарантия возврата денег Возврат за 15 дней

На win 10 пойдёт?

  • Бренд: toobdpro
  • Особые характеристики: Newest FT232RQ
  • Вес товара: 0.2kg
  • Тип материала: Plastic+PCB Board
  • Тип товара: Кабели и соединители для диагностики автомобиля
  • Версии программного обеспечения: Newest
  • Напряжение: V
  • Версия аппаратного обеспечения: White PCB+FTDI FT232RQ
  • Длина товара: 20cm
  • Электронный: Нет
  • Высота Изделия: 5cm
  • Питание: W
  • Название Модели: USB Diagnostic Cable
  • Ширина Изделия: 10cm
  • Model Name: K+DCAN INPA Switch
  • Applicable Cars: For BMW Series
  • Chip: FTDI FT232RQ
  • Diagnosis Year: For INPA from 1998 to 2008 cars
  • Function: Auto OBD2 Code Reader
  • Language: English
  • Feature: Ediabas K+DCAN
  • Live Test: Excellent
  • Color: White/Blule Optional
  • INPA Compatible: OBDII USB Cable Interface

Ediabas INPA K + DCAN с новой функцией управления переключателем

Совместимый интерфейс USB для BMW серии

FTDI FT232RQ чип

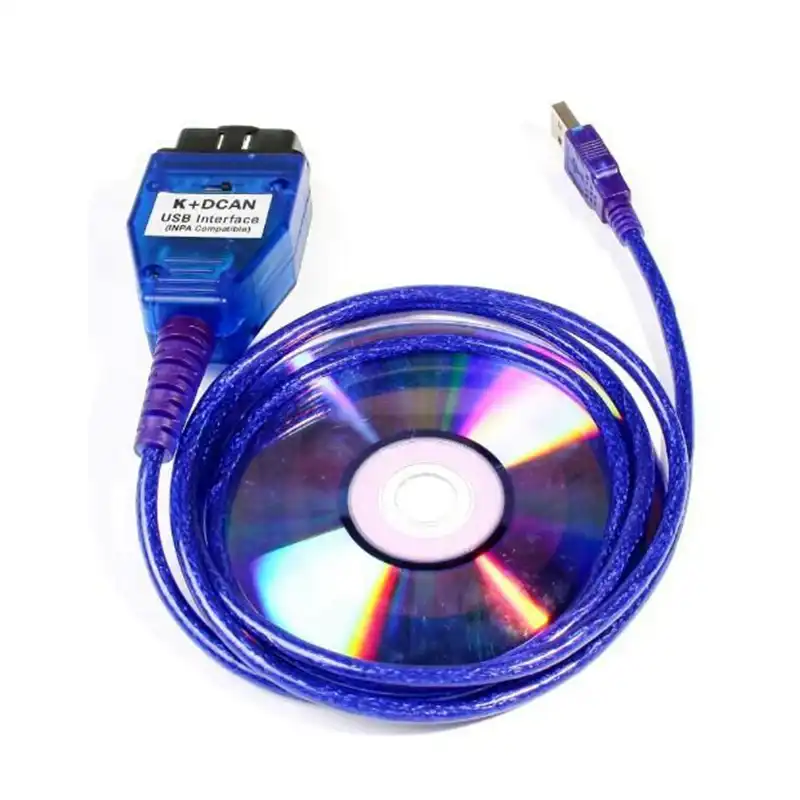

INPA функция выключателя питания синий цвет

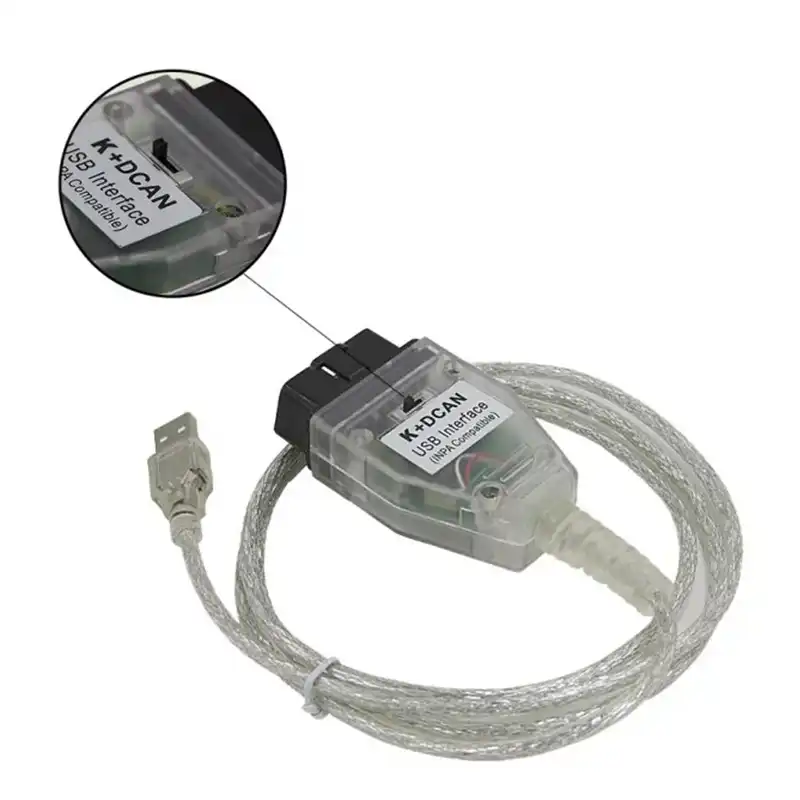

INPA функция выключателя питания белый цвет

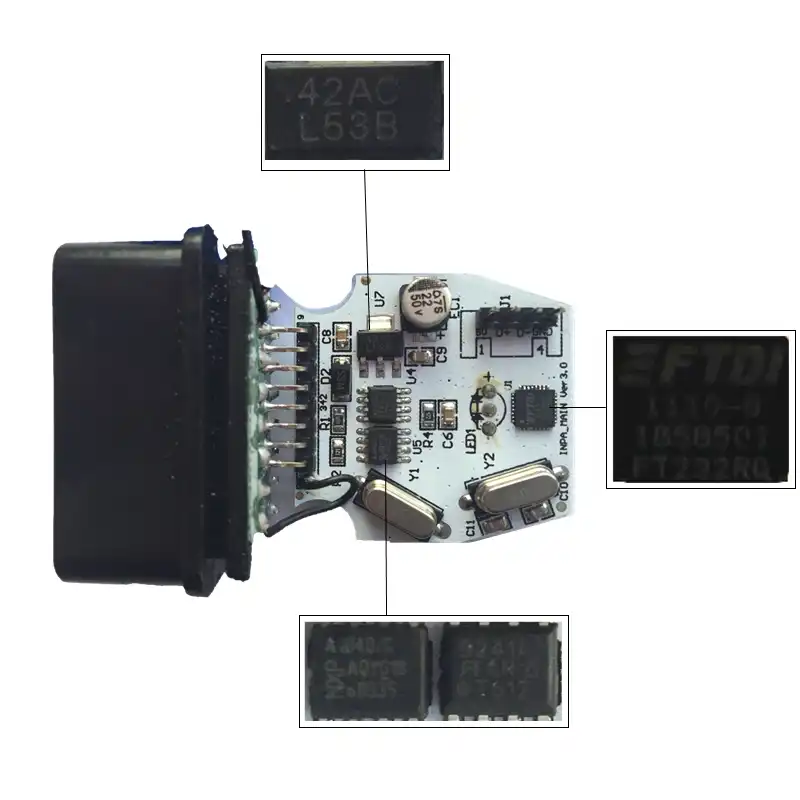

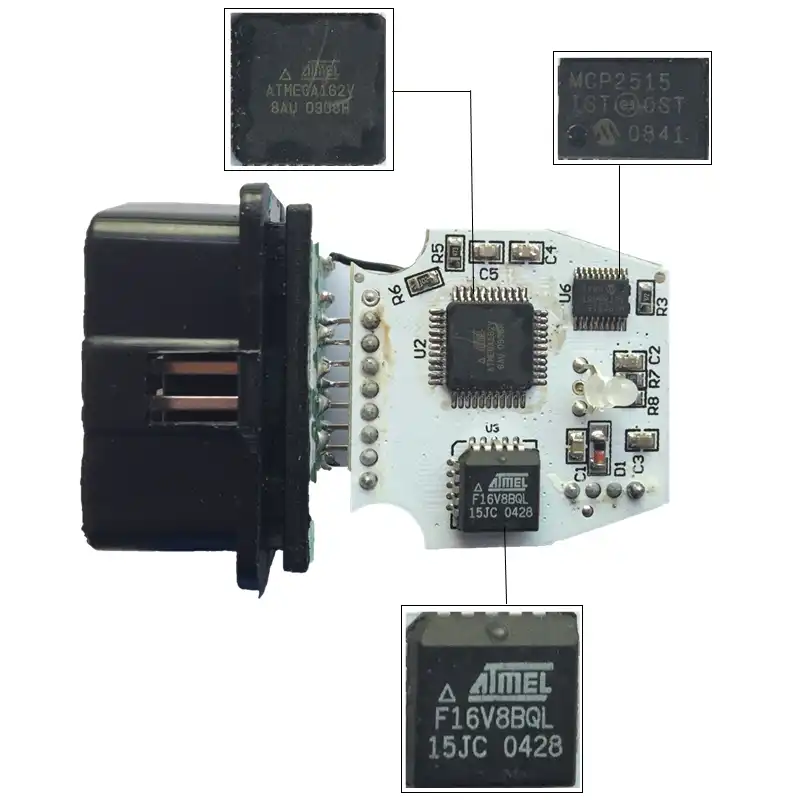

Белая печатная плата с чипом FTDI FT232RQ

(FT232RQ-это обновление FT232RL, меньшая и высокая скорость, более эффективная функция)

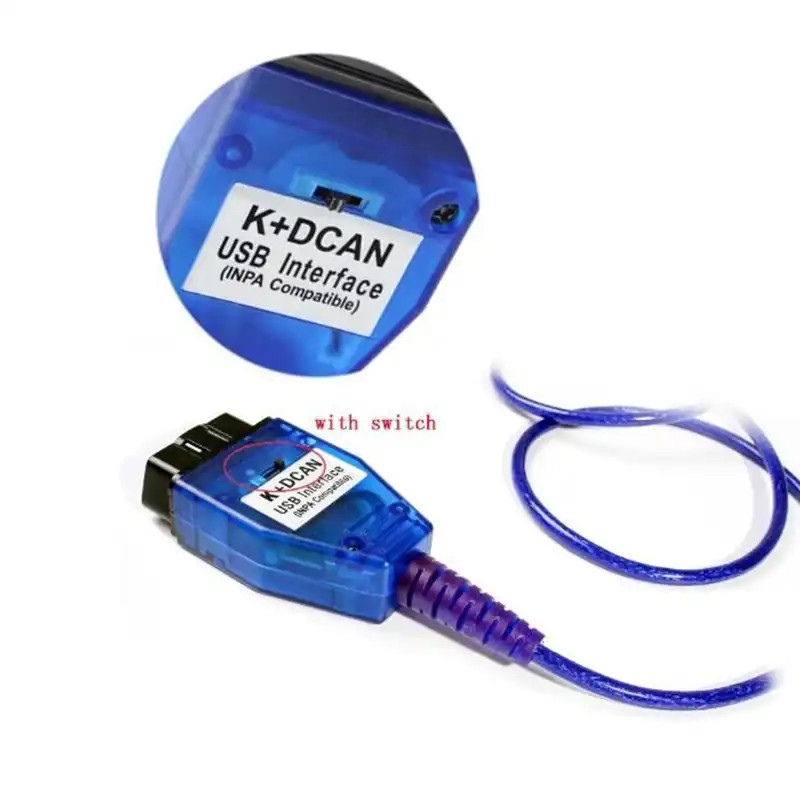

Новый переключатель Функция:
С помощью переключателя на устройстве вы можете использовать inpa сделать больше автомобилей. Так как некоторые автомобили должны отключаться, то можно использовать inpa k + dcan, также somes нужно подключить, что два pin, то можно сделать, но с нашим переключателем, вы можете использовать derectly проще, так что мы считаем, что он может поддерживать больше автомобилей проще
С чипом FT232RQ с переключателем, работает на BMW с 8 pin и с K-LINE протокол.

Характеристики INPA K + DCAN:

Дисплей печатной платы: белая печатная плата

Аппаратный чип: FTDI FT232RQ

Язык: на английском языке

ПК Системы требования:Только Win XP/Win 7 32 бита(Пожалуйста, закройте антивирусный программатор)

Примечание для Установка:

Пожалуйста,Отключите интернетПри запуске программное обеспечение для установки

Не обновляйтеЧерез Интернет, в противном случае устройство damgaed

Если компакт-диск не может читать или сломан при доставке, пожалуйста, не стесняйтесь связаться с нами, чтобы отправить вам ссылку для загрузки и видео установки. Заранее спасибо

Описание:
Интерфейс USB OBD2 для BMW-INPA/Ediabas-K + DCAN позволяет полностью диагностировать BMW от 1998 до 2008 (все функции, как в интерфейсе OMNITEC). Строится в 2 линиях K и D-Can magisterial

Для BMW INPA K + CAN Особенности
1. Ошибки чтения и удаления
2. Адаптация
3. Драйвер программирования
4. Applu кодирования
-И другие.

Для BMW INPA K + может поддерживать протоколы
Быстрая magisterial D-CAN и PT-CAN (500 кбит/с)
Медленный K-CAN (100 кбит/с)
Стандарт для протокола BMW (для интерфейса BMW OBD).

D-CAN для
-E60, E61 старый 03/2007
-E83 старый 09/2006
-E81, E87 старый 03/2007
-E90, E91, E92, E93 старый 03/2007
-E70 (новая модель X5)
-R56 (новая модель MINI)

PT-CAN, K-CAN-полностью переключаемая скорость magisterial CAN-вы можете диагностировать водителя без любого автомобиля

Протокол "для BMW OBD интерфейс" для старых автомобилей

-От 1995 до 1998 (не нужен K-line).
-От 1998 до 03/2008 (все модели)


Посылка список:

1 x INPA K + DCAN (опционально)
1 х компакт-диск с драйверами

Запуск на компьютере Windows XP для справки по диагностике:
